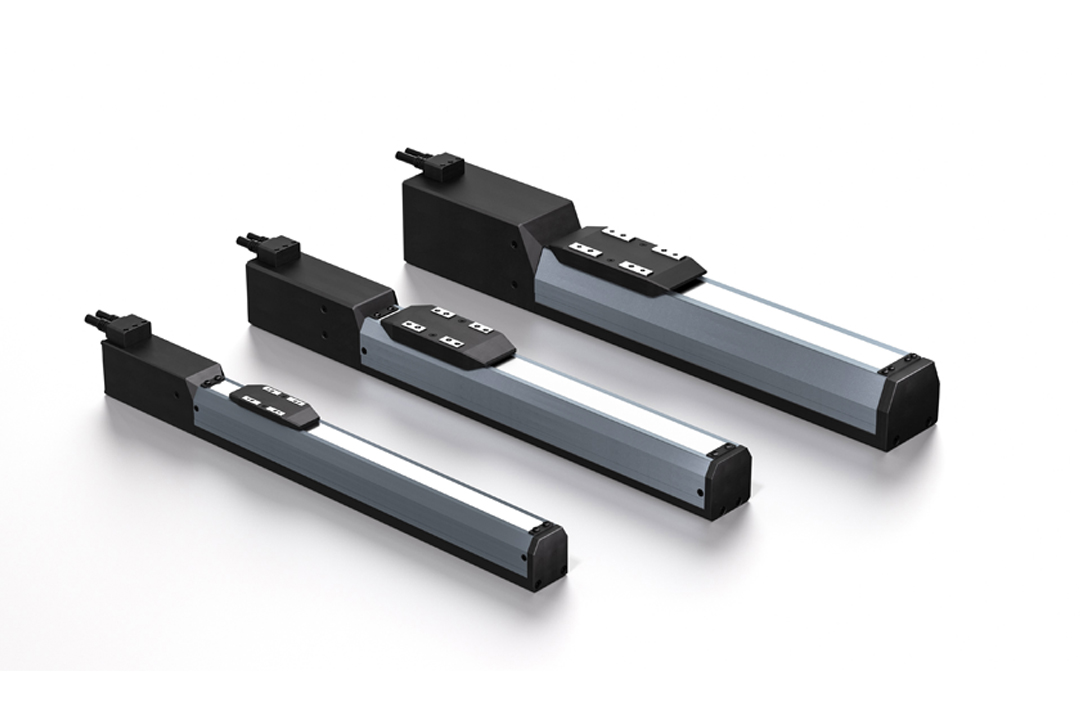

LCE系列
大寰LCE模組在負載與速度相同的情況下，通過設計優化，比市面上常規的模組寬度減小20%；其中，LCE-4C通過自研電機技術，寬幅尺寸可達35mm，極窄的尺寸賦予LCE模組在工業現場又更靈活的布局方式。
聯系我們
大寰LCE模組在負載與速度相同的情況下，通過設計優化，比市面上常規的模組寬度減小20%；其中，LCE-4C通過自研電機技術，寬幅尺寸可達35mm，極窄的尺寸賦予LCE模組在工業現場又更靈活的布局方式。
聯系我們
高剛性結構設計，最大負載可達55kg
最長行程可達800mm
位置、速度、推力參數可調，實現推、拉、壓、定位等功能
| LCE-4 | LCE-5 | LCE-7C | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
 |  |  |
||||||||
| 本體寬幅 | 35 mm | 45 mm | 65 mm | |||||||
| 總行程 | 100-500 mm(50間隔) | 100-800mm(50間隔) | 100-800mm(50間隔) | |||||||
| 絲桿導程 | 2 mm | 5 mm | 10 mm | 5 mm | 10 mm | 20 mm | 5 mm | 10 mm | 16 mm | 20 mm |
| 額定推力 | 125 N | 50 N | 25 N | 320 N | 160 N | 80 N | 680 N | 340 N | 210 N | 170 N |
| 最小推力 | 37.5 N | 15 N | 7.5 N | 96N | 48 N | 24 N | 204 N | 102 N | 63 N | 51 N |
| 最大速度 | 100 mm/s | 250 mm/s | 500 mm/s | 250 mm/s | 500 mm/s | 1000 mm/s | 250 mm/s | 500 mm/s | 800 mm/s | 1000 mm/s |
| 最大加速度 | 5000 mm/s2 | 5000 mm/s2 | 5000 mm/s2 | 5000 mm/s2 | 5000 mm/s2 | 5000 mm/s2 | 5000 mm/s2 | 5000 mm/s2 | 5000 mm/s2 | 5000 mm/s2 |
| 最大可搬運重量-水平 | 15 kg | 15 kg | 12 kg | 35 kg | 25 kg | 15 kg | 55 kg | 50 kg | 45 kg | 35 kg |
| 最大可搬運重量-垂直 | 6 kg | 3 kg | 1.5 kg | 10 kg | 5 kg | 2.5 kg | 25 kg | 15 kg | 8 kg | 6 kg |
| 位置重復精度 | ±0.02mm | ±0.02mm | ±0.02mm | |||||||
| 空轉行程 | 0.1mm以下 | 0.1mm以下 | 0.1mm以下 | |||||||
| 通訊協議 | 外置：依選擇的驅動器決定 | 標配：Modbus RTU(RS485)，Digtal I/O 選配：EtherCAT | 標配：Modbus RTU(RS485)，Digtal I/O 選配：EtherCAT |
|||||||
| 適配驅動器 | SAC系列 | 需適配其他品牌的驅動器 | 需適配其他品牌的驅動器 | |||||||
| 額定電壓 | 24 V DC ±10% | 24 V DC ±10% | 24 V DC ±10% | |||||||
| 額定功率 | 36W | 100 W | 200 W | |||||||
| 容許負載力矩Mx | 36.4N·m | 78.6 N·m | 290 N·m | |||||||
| 容許負載力矩My | 42.3N·m | 91.0 N·m | 290 N·m | |||||||
| 容許負載力矩Mz | 14.33N·m | 31.5 N·m | 176 N·m | |||||||
| 防護等級 | IP40 | IP40 | IP40 | |||||||
| 推薦使用環境 | 0~40°C，＜85% RH | 0~40°C，＜85% RH | 0~40°C，＜85% RH | |||||||
| 符合國際標準 | CE，F(xiàn)CC，RoHS | CE，F(xiàn)CC，RoHS | CE，F(xiàn)CC，RoHS | |||||||
