VLA 系列
大寰機器人推出的VLA系列音圈線性執行器，產品設計緊湊輕薄，具備精準的直線運動，配合軟著陸功能實現柔性取放，廣泛適用于芯片貼裝、攝像頭模組組裝、鋰電池厚度測量、觸控面板檢測、鍵盤以及開關測試等高精度要求的應用場景。
聯系我們
大寰機器人推出的VLA系列音圈線性執行器，產品設計緊湊輕薄，具備精準的直線運動，配合軟著陸功能實現柔性取放，廣泛適用于芯片貼裝、攝像頭模組組裝、鋰電池厚度測量、觸控面板檢測、鍵盤以及開關測試等高精度要求的應用場景。
聯系我們
VLA系列產品推力重復精度在±3g以內，滿足半導體、光電等行業高力控精度生產組裝需求
產品設計緊湊輕薄，可操控性強，可以藉由控制軟件快速且平穩的進行速度、推力以及位置參數調整，設定不同的模式
.png){kind=icon}
高響應能力，高速高頻，空載可達30Hz以上，使用壽命上億次，穩定耐用

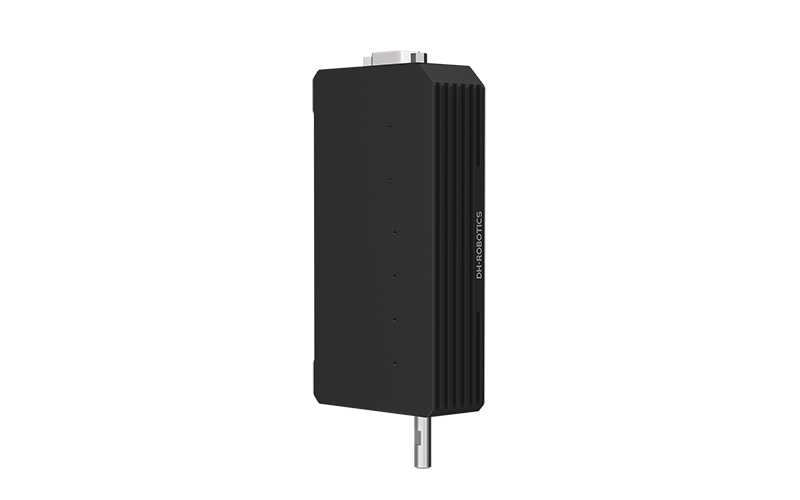

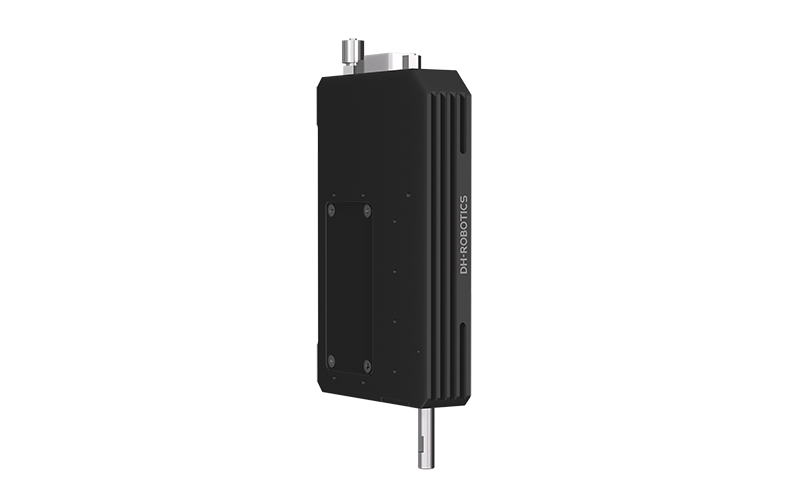

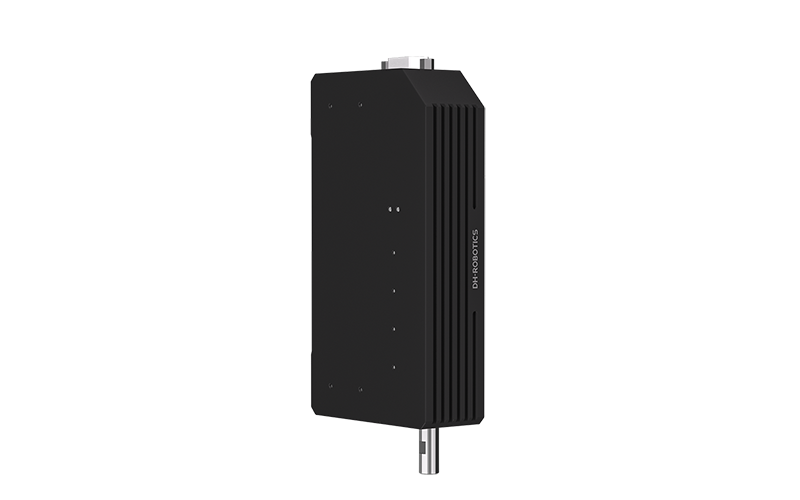

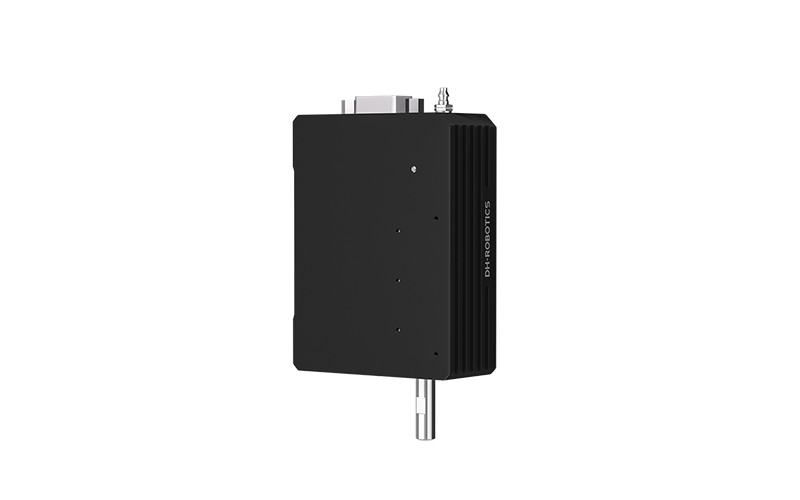

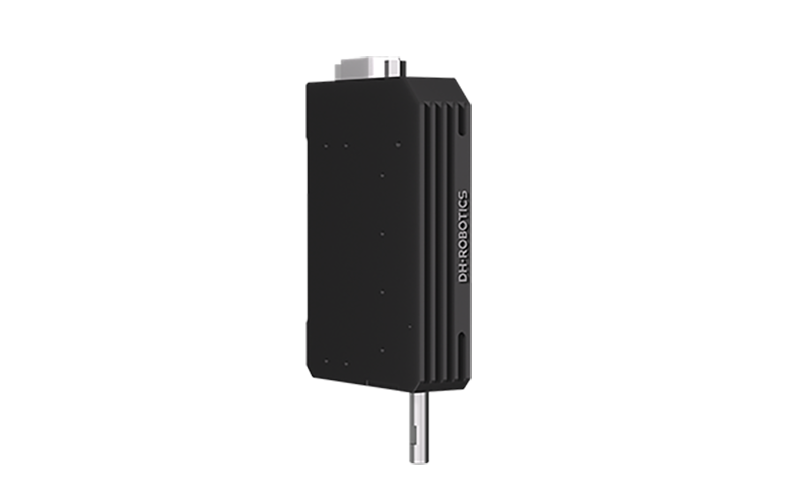

| VLA-10-20(磁編) | VLA-16-15(磁編) | VLA-16-15(真空氣路) | VLA-25-10(光/磁編版) | VLA-25-25(磁編版) | VLA-30-25(光編/磁編) | ||
|---|---|---|---|---|---|---|---|
 |  |  |  |  |  |
||
| 峰值推力 | 4 N | 6 N | 6 N | 12 N | 11 N | 24 N | 30 N |
| 持續推力 | 1.8 N | 3 N | 3 N | 4.8 N | 6 N | 12 N | 16 N |
| 建議負載 | ≤50 g | ≤80 g | ≤80 g | ≤100 g | ≤150 g | ≤300 g | ≤300 g |
| 總行程 | 20 mm | 15 mm | 15 mm | 10 mm | 25 mm | 25 mm | 25 mm |
| 力重復精度 | ± 5 g | ± 3 g | ± 3 g | ± 3 g | ± 3 g | ± 3 g | ± 3 g |
| 力常數 | 1.8 N/A | 3 N/A | 3 N/A | 6.8 N/A | 5 N/A | 8 N/A | 8 N/A |
| 直線行程分辨率 | 1 μm | 1 μm | 1 μm | 0.5 μm(光編) 1 μm(磁編) | 1 μm | 0.5 μm(光編) 1 μm(磁編) | 0.5 μm(光編) 1 μm(磁編) |
| 位置重復定位精度 | ±5 μm | ±5 μm | ±5 μm | ±2 μm(光編) ±5 μm(磁編) | ±5 μm | ±5 μm | ±5 μm |
| 空載頻率 | 20 Hz | 大于 30 Hz | 大于 30 Hz | 18 Hz | 大于 30 Hz | 大于 30 Hz | 大于 30 Hz |
| 整體重量 | 120 g | 190 g | 220 g | 304 g | 510 g | 860 g | 860 g |
| 動子質量 | 30 g | 30 g | 30 g | 57 g | 54 g | 130 g | 130 g |
| 尺寸 | 80 mm x 58 mm x 10 mm | 80 mm x 55 mm x 16 mm | 100 mm x 62 mm x 16 mm | 80 mm x 60 mm x 25 mm | 120 mm x 60 mm x 25 mm | 140 mm x 75 mm x 30 mm | 140 mm x 75 mm x 30 mm |
| 工作電壓 | 24 V DC±10% | 24 V DC±10% | 24 V DC±10% | 24 V DC±10% | 24 V DC±10% | 24 V DC±10% | 48 V DC±10% |
| 持續電流 | 1.0 A | 1.0 A | 1.0 A | 0.7 A | 1.2 A | 1.5 A | 2.0 A |
| 峰值電流 | 2.2 A | 2.0 A | 2.4 A | 1.8 A | 2.2 A | 3.0 A | 4.0 A |
| 防護等級 | IP 40 | ||||||
| 推薦工作環境 | 0~40°C，85% RH 以下 | ||||||
| 符合國際標準 | CE，F(xiàn)CC，RoHS | ||||||
