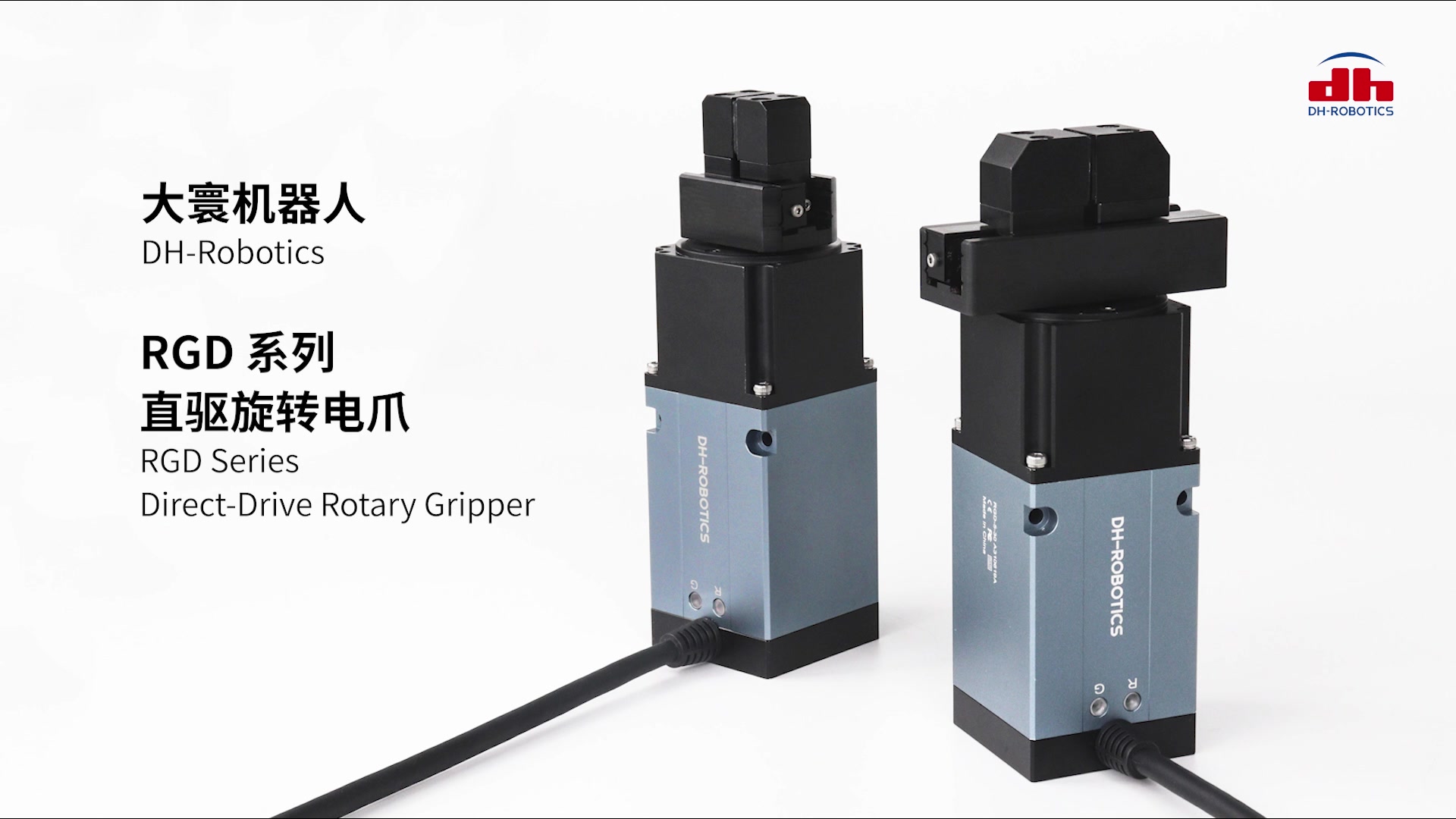

RGD 系列

直驅旋轉電爪

RGD 系列

大寰機器人 RGD 直驅旋轉電爪,采用直驅無背隙旋轉模塊,實現了旋轉精度的提高,可應用于3C電子、半導體的高精度定位組裝、搬運和糾偏調校等場景。

聯系我們





產品特點

零旋轉背隙丨高重復精度

RGD系列采用直驅旋轉電機,實現零旋轉背隙,旋轉分辨率高達 0.1 °,適用于半導體生產中的旋轉定位場景。

高動態響應 | 高速穩定

精密直驅技術,輔以大寰優異 的驅動控制,實現抓取和旋轉的完美控制。旋轉速度可達每秒1500 °。

一體集成 | 斷電保持

將抓取、旋轉雙伺服系統,同驅 控模塊一體集成的設計,體積更小巧緊湊,適配更多場景??蛇x配抱閘,滿足多種應用需求。

更多特點

  • 一體集成
  • 參數可調
  • 智能反饋
  • 指尖可換
  • IP40
  • CE 認證
  • FCC 認證
  • RoHS 認證

產品參數

?RGD-5-14RGD-5-30RGD-35-14RGD-35-30
夾持力(單側)2-5.5 N2-5.5 N10-35 N10-35 N
總行程14 mm30 mm14 mm30 mm
額定扭矩0.1 N·m0.1 N·m0.1 N·m0.1 N·m
峰值扭矩0.25 N·m0.25 N·m0.25 N·m0.25N·m
旋轉范圍無限旋轉無限旋轉無限旋轉無限旋轉
最大推薦負載*0.05 kg0.05 kg0.35 kg0.35 kg
最大旋轉速度1500 °/s1500 °/s1500 °/s1500 °/s
旋轉背隙零背隙零背隙零背隙零背隙
旋轉重復精度± 0.1 °± 0.1 °± 0.1 °± 0.1 °
位置重復精度±0.02 mm±0.02 mm±0.02 mm±0.02 mm
打開/閉合時間0.5 s/0.5 s0.5 s/0.5 s0.5 s/0.5 s0.7 s/0.7 s
本體重量0.86 kg(不帶抱閘)
0.88 kg(帶抱閘)
1 kg(不帶抱閘)
1.02 kg(帶抱閘)
0.86 kg(不帶抱閘)
0.88 kg(帶抱閘)
1 kg(不帶抱閘)
1.02 kg(帶抱閘)
尺寸149 mm x 50 mm x 50 mm149 mm x 50 mm x 50 mm159 mm x 50 mm x 50 mm159 mm x 50 mm x 50 mm
通訊協議Modbus RTU (RS 485)
運行聲音< 50 dB
工作電壓24V DC ±10%
額定電流1.2 A
峰值電流2.5 A
防護等級IP 40
推薦使用環境0~40℃, 85% RH以下
符合國際標準CE,F(xiàn)CC,RoHS

應用案例



眼鏡鏡片組裝前角度糾偏

鏡片組裝精度要求高,且鏡片為弧面,組裝時對旋轉精度要求非常高。

RGD-35-14的無限旋轉和超高重復精度,可以精確高效完成此項工作。
